Scott’s Hot Rods 4-Link-Hinterradaufhängung F-41-14-P

Die Scott’s Hot Rods 4-Link-Hinterradaufhängung F-41-14-P ist ein einstellbares Parallel-4-Link-System für Hot Rods, Street Rods und individuelle Fahrzeugprojekte. Gleich lange obere und untere Längslenker, ein besonders langer Panhardstab und Aldan-American-Gewindefederbeine ermöglichen eine präzise Hinterachsführung sowie die Abstimmung von Fahrzeughöhe und Dämpfung.

Die doppelt verstellbaren Lenker können über Rechts- und Linksgewinde eingestellt werden, ohne sie auszubauen. Das reduziert den Aufwand bei der Justierung von Achsposition und Ritzelwinkel.

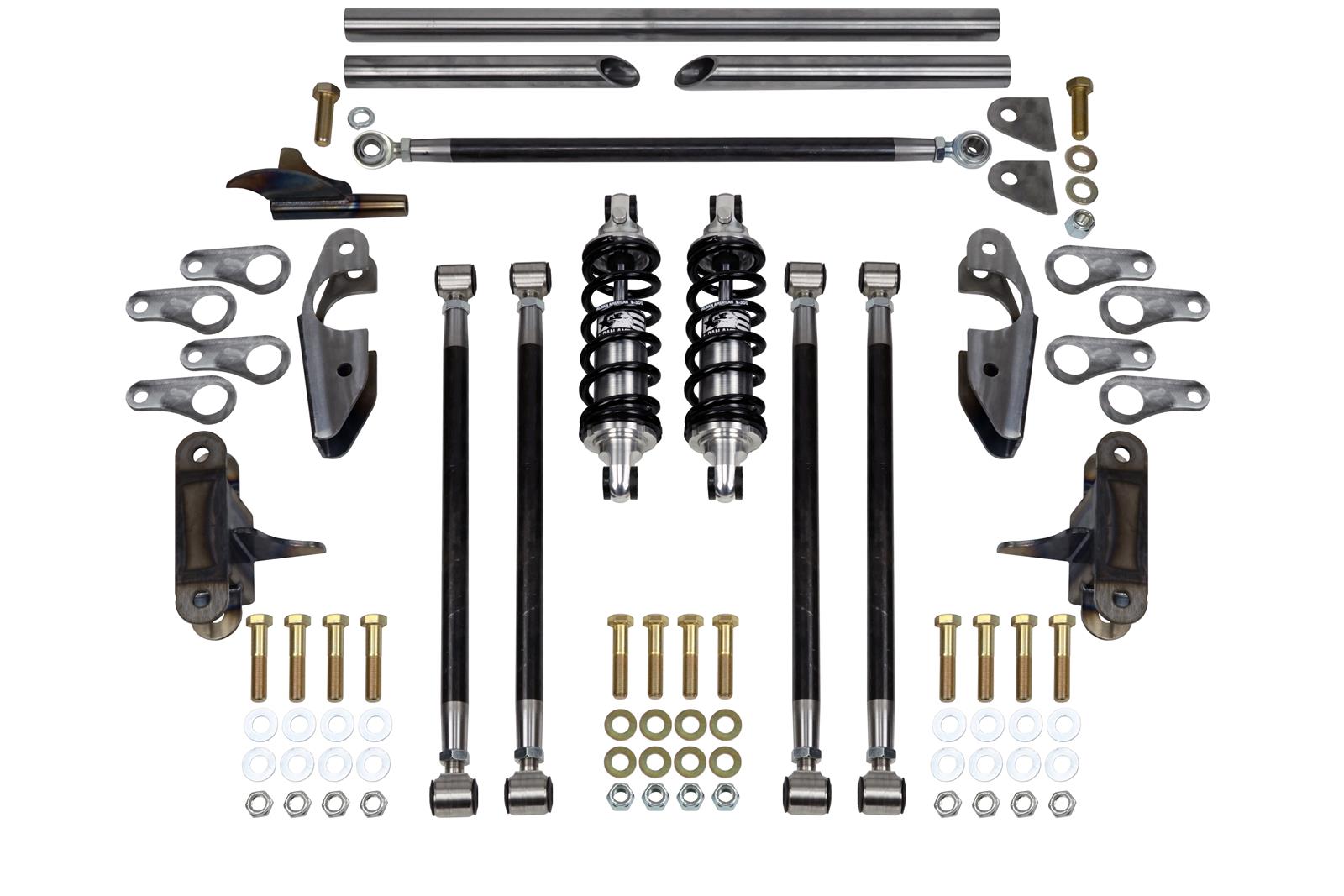

Lieferumfang

• Obere und untere 4-Link-Längslenker aus CNC-bearbeitetem DOM-Stahlrohr
• Extra langer, doppelt verstellbarer Panhardstab
• CNC-bearbeitete Edelstahl-Gelenkstücke mit Rechts- und Linksgewinde
• FK-Bearing-Gelenkköpfe und sphärische Lager
• Einfach verstellbare Aldan-American-Gewindefederbeine mit Federn
• Hinterachsgehäuse- und Rahmenhalter
• Oberer Dämpfer-Querträger
• 5/8-Zoll-Befestigungsmaterial der Festigkeitsklasse Grade 8

Technische Daten

Hersteller	Scott’s Hotrods
Hersteller-Teilenummer	F-41-14-P
Produkttyp	Parallel-4-Link-Hinterradaufhängung
Lenker	DOM-Stahlrohr, 1 1/8 Zoll Außendurchmesser, 1/4 Zoll Wandstärke
Obere / untere Lenker	Doppelt verstellbar
Panhardstab	Enthalten, extra lang und doppelt verstellbar
Dämpfer	Aldan American Coilover, einfach verstellbar
Coilover-Federn	Enthalten, schwarz
Lagerung	Sphärische Lager / Gelenkköpfe
Oberfläche	Blanker Stahl zur individuellen Beschichtung
Achshalter-Versatz	4 Zoll für höhere Fahrzeugposition
Montagematerial	Grade-8-Schrauben und Befestiger enthalten
Airbags / Watts-Link / Stabilisator	Nicht enthalten

Vorteile des Parallel-4-Link-Systems

• Gleich lange parallele Lenker für kontrollierte Achsbewegung
• Langer Panhardstab reduziert seitliche Achsverschiebung über den Federweg
• Einstellbarer Ritzelwinkel und präzise Positionierung der Hinterachse
• Coilover-Höhen- und Dämpfungseinstellung für unterschiedliche Einsatzzwecke
• Robuste Rohrlenker, Edelstahl-Einsteller und sphärische Lager

Kompatibilität

Das Kit ist für individuelle Hot-Rod-, Restomod- und Custom-Anwendungen vorgesehen und besitzt keine universelle fahrzeugspezifische Passgarantie. Rahmenbreite, Hinterachsgehäuse, Radstand, gewünschte Fahrzeughöhe, Federkennlinie, Dämpferweg, Ritzelwinkel und Bauraum müssen vor der Bestellung konstruktiv geprüft werden. Ein optionales Airbag-Setup ist nicht Bestandteil dieser Coilover-Ausführung.

Montagehinweise

Laut vorliegender Produktspezifikation ist das System als verschraubte Lösung ohne Schweißarbeiten beschrieben. Bei individuellen Rahmen- und Achskonstruktionen muss jedoch vor Arbeitsbeginn anhand der aktuellen Scott’s-Hotrods-Anleitung geprüft werden, ob die konkreten Halter bereits passend vorhanden sind oder zusätzliche Fertigungsarbeiten erfordern.

Hinterachsposition, Ritzelwinkel, Panhardstab, Federweg und Dämpferlänge müssen fachgerecht eingestellt werden. Bremsleitungen, Kardanwellenwinkel sowie Rad- und Reifenfreigängigkeit sind über den vollständigen Federweg zu kontrollieren. Montage und Vermessung sollten durch einen erfahrenen Fahrwerks- oder Fahrzeugbaubetrieb erfolgen.

Häufig gestellte Fragen

Sind Gewindefederbeine und Federn enthalten?

Ja. Das Kit enthält einfach verstellbare Aldan-American-Coilover und passende Federn.

Kann der Ritzelwinkel eingestellt werden?

Ja. Die oberen und unteren Lenker sind über Rechts- und Linksgewinde doppelt verstellbar.

Warum wird ein langer Panhardstab verwendet?

Ein längerer Panhardstab verringert die seitliche Verschiebung der Achse über den Federweg.

Sind Airbags enthalten?

Nein. Diese Ausführung wird mit Coilovern geliefert; eine Airbag-Lösung ist gegebenenfalls separat erhältlich.

Passt das Kit ohne Prüfung in jedes Fahrzeug?

Nein. Bei Custom-Fahrzeugen müssen Rahmen, Achse, Geometrie, Federweg und Montagepunkte vorab geprüft werden.

Sicherheitshinweis: Änderungen an Rahmen und Hinterradaufhängung sind sicherheitsrelevant. Planung, Einbau, Einstellung und Prüfung dürfen nur fachgerecht erfolgen.
